Enkele Foto's en schema's van Zelfbouw baluns

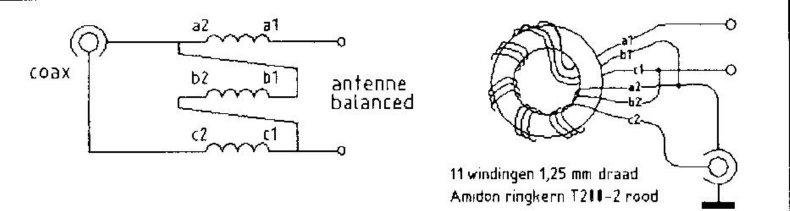

Balun 1:1

Een balun 1:1 wordt gebruikt bij een antenne die symmetrisch is en een impedantie heeft van circa 50-75 ohm.

Hierbij is te denken aan een open(draad)dipoolantenne, welke immers een impendantie heeft van 72 ohm (theoretisch)

en waar bij de beide dipoolhelften even lang zijn (symmetrisch)

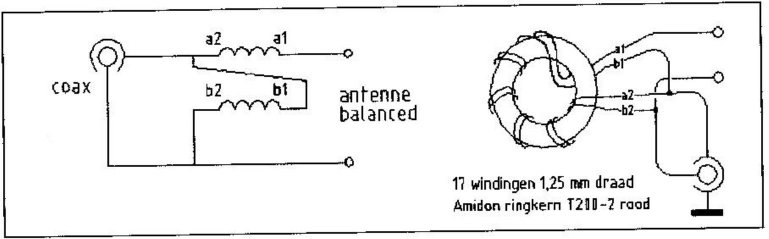

Balun 1:4

Een balun 1:4 wordt gebruikt bij een antenne die niet geheel synmetrisch is en een impendantie heeft van circa 200-300 ohm.

de"Windom" antenne welke gevoed wordt op 1/3 van de golflengte(=draadlengte) ,

heeft een impendantie van circa 200 ohm.

Een nagenoeg zelde type antenne als de Windom-antenne is de bekende FD3 en de FD4 antenne.

Opgemerkt moet worden dat de maker van de FD3 en de FD4 ,Fritzel een 1:6 balun toepast bij dat type antenne.

Balun 1:9

Wanneer er een eindgevoede draadantenne gebruikt wordt zal er een 1:9 balun toegepast moeten worden

(denk aan de MLB, de Magnetic Longwire Balun).

Meestal wordt er dan een draadantenne gebruikt met een lengte van 12,50 meter of meer.

Opmerking bij het maken van baluns

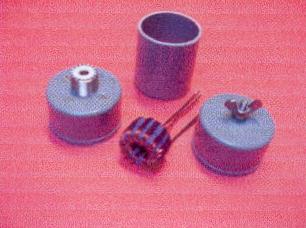

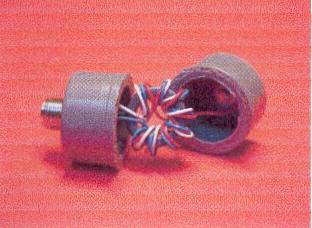

Gebruik als behuizing voor de balun gewone ,bij de doe-het-zelfzaak verkrijgbare grijze lijmdoppen voor rioleringsbuis.

Welke verkrijgbaar zijn in de maten 32mm 40mm 50mm 75mm en groter.

Voor een kleine balun voor QRP-toepassing gebruik 32mm doppen met aan een zijde een PL of BNC connector.

Voor de aansluiting van de antennedraden worden RVS roestvrijstalen boutjes en moertjes gebruikt.

Wanneer alles gemonteerd is worden de beide doppen waterdicht samengelijmd door binnen in de doppeneen kort stukje buis telijmen

,waar de doppen dus overheen schuiven.

Maak niet de fout om de balun waterdicht af te gieten met kunsthars, want dan is het wel waterdicht maar het kunsthars zal de werking van de ringkern/balun drastisch veranderen!

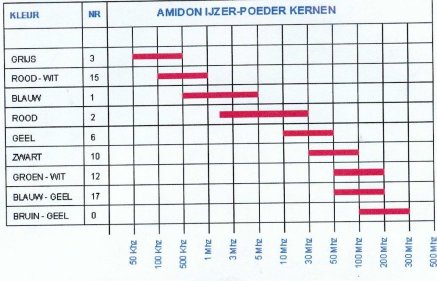

Voorbeeld: Voor de HF banden gebruikt men de Amidon T200 "rood" (400W)

Geschikt voor de frequenties van 2 t/m 30MHZ

Indien verkrijgbaar  kan men ook een Philips "paarse" ringkern gebruiken type 4C6 of 4C65
