Hoe bouw je zelf een sloper
Amidon T200-2 10mm dik 51mm diameter Freq-2-30MHz BALUN Kleur- ROOD Pwr-400W
Wanneer

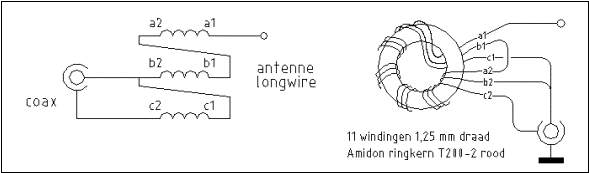

er een eindgevoede draadantenne gebruikt wordt, zal er een 1:9 balun toegepast
moeten worden (denk aan de MLB, de Magnetic Longwire Balun). Meestal wordt een
draadantenne gebruikt met een lengte van 12,5 meter of meer met 3mm doorsnede
Gebruik als behuizing voor de balun gewone, bij de doe-het-zelfzaak verkrijgbare grijze lijmdoppen voor rioleringsbuis, welke verkrijgbaar zijn in de maten 32mm, 40mm, 50 mm, 75mm en groter. Voor een kleine balun voor QRP-toepassingen gebruik 32mm doppen met aan een zijde een PL of BNC connector. Voor aansluiting van de antennedraden worden RVS roestvaststalen boutjes en moertjes gebruikt. Wanneer alles gemonteerd is worden de beide doppen waterdicht samen gelijmd door binnen in de doppen een kort stukje buis te lijmen, waar de doppen dus overheen schuiven. Zie de details op de foto's. Maak niet de fout om de balun waterdicht af te gieten met kunsthars, want dan is het wel waterdicht, maar het kunsthars zal de werking van de ringkern / balun drastisch veranderen !
Gebruikte Onderdelen 1x Ringkern Amidon T200-2 1x Rolletje gelakte 1.2mm koperdraad verpakt per 6m 1x Chassisdeel SO239 met 4 schroef gaatjes 4x RVS 3mm en 15mm lange boutjes met ringen en moertjes 2x Soldeerlippen 1x RVS schroefoog 5mm en 15mm lang met 2 ringen en 2 moertjes 1x RVS boutje 5mm en 15mm lang 1x Stukje afvoerbuis 80mm rond 70mm lang 2x Lijmdoppen 80mm PVC lijm 12m Litze 3mm
|
