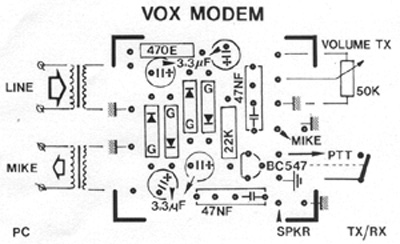

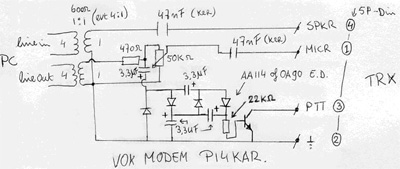

Vox modem voor PC.....



Alle info over dit modem en of  print via de home site van de Kar of email mark pa3hmp



Sluit je PC aan op je set!
Onderdelen:
4 Germanium diodes (o.a. OA90)
2 keramische Condensatoren 47nF
4 elco’s 3,3uF 16V 25v
1 transistor BC547C
1 miniatuur potmeter 50k Ohm
1 knop voor potmeter
1 weerstand 470 Ohm
1 weerstand 22K Ohm
1 DIN chassis deel 5Polig
2 Scheidingstrafo’s 600 Ohm 1:1 (evt. 1:4 trafo gebruiken)
1 dubbele tulp chassisdeel geďsoleerd





Alle info over dit modem en of  print via de home site van de Kar of email mark pa3hmp
