* Goedenavond zend, en luisteramateurs,

U kijkt weer naar de woensdagavond ronde.

En wij proberen u, zoals bij elke ronde weer wat nieuws te brengen.

Elke éérste dinsdag van de maand is er een “besloten” bijeenkomst van de vriendenkring.

Deze worden gehouden in het scoutinggebouw van Rey de Carle,

Bladelstraat 2 in de wijk Reeshof te Tilburg.

Op deze avonden is onze QSL manager aanwezig.

De bijeenkomsten hebben een vriendschappelijk karakter, waar we

Ervaringen kunnen uitwisselen, gewoon gezellig bij elkaar kunnen zijn.

Wat bijkletsen, met af toe een lezing.

En….Dat willen we graag zo houden.

Onze ronde leider is vanavond weer Johan PD2JCW.









*NIEUWS: *Nieuwe aardachtige planeten ontdekt 26/12-2011

Het doel van de Kepler missie is het opsporen van bewoonbare planeten in het heelal .
Daarbij wordt naar sterren gekeken die periodiek een klein beetje minder helder zijn en wiebelen.

Dat zou veroorzaakt kunnen worden doordat een planeet voor de ster schijf en wat licht blokkeert.

Door de rondgang van de planeet zal ook de ster een beetje aangetrokken.
Wetenschappers van het Harvard-Smithsonian Center for Astrophysics (CfA)

hebben onlangs twee nieuwe planeten ontdekt die rond de ster Kepler-20 circelen,

Een ster, op 950 lichtjaren van ons verwijderd, die iets minder heet is dan onze zon

en waarvan reeds eerder 3 grotere planeten ontdekt waren.
De twee nieuw ontdekte planeten, Kepler-20e en 20f zijn de kleinste planeten die men tot nu toe heeft gevonden.

Hun diameters zijn 0.87 maal de diameter van de aarde, daarmee iets kleiner dan venus

en1,03 maal de diameter van de aarde.

Men verondersteld dat ze grotendeels uits rots bestaan.

Daarmee zouden hun massa's minder dan 1.7 en 3 maal de massa van de aarde zijn.
Kepler-20e draait in 6.1 dag, op een afstand van 3 miljoen km, rond haar zon

en wordt daardoor verwarmd tot 550 graden.
Kepler-20f draait in 19.6 dagen ,op een afstand van 6 miljoen km, rond haar ster

en krijgt daardoor en temperatuur van 360 graden.

Meer informatie   Harvard persbericht  First Earth-Sized Planets Found

PI4WNO PA3E







* Uitbreiding beschikbare frequentieruimte radiozendamateurs 30 december 2011

Met ingang van 1 januari 2012

is de Regeling gebruik van frequentieruimte zonder vergunning 2008 gewijzigd.

Vanaf die datum krijgen radiozendamateurs er twee nieuwe bandgedeelten bij.

Het gaat om de band 500 kHz (501 kHz tot 505 kHz) en de 70 MHz band (70 MHz tot 70,5 MHz).

Dit geldt echter alleen voor F-registratiehouders en voor secundair gebruik.

Onderzoek door radiozendamateurs

In goed overleg met de amateurverenigingen VERON en VRZA,

is door een groep radiozendamateurs in het voortraject onderzoek gedaan in de 500 kHz band.

De resultaten van dit onderzoek hebben bijgedragen aan een positief wijzigingsbesluit.
Meer informatie kunt u ook vinden op de websites van de VERON en VRZA.

World Radio Conference

Op de komende World Radio Conference in januari 2012

zal ook worden gesproken over het gebruik in de 500 kHz band.

Het kan zijn dat dit nog frequentieverschuivingen met zich mee brengt.

Tijdens de WRC komen afgevaardigden van circa 200 landen bijeen

om wereldwijde afspraken te maken over de bestemming van radiofrequenties.

 De wijzigingen van de regeling zijn gepubliceerd in de Staatscourant.

http://www.agentschaptelecom.nl/actueel/Nieuws/2011/uitbreiding-beschikbare-frequentieruimte-radiozendamateurs

PA3E (Een ieder bedankt die het mij ook gestuurd heeft het waren er nu teveel om op te noemen )





* 70MHZ ALLOCATIES

Nou, het is zover. 70MHz vrij, de aangeschafte/gebouwde apparatuur getest,

lokale verbindinkjes gemaakt, en nou op naar die eerste internationale verbindingen.

Maar wat doen de buren?

Mogen ze op 70MHz en waar zitten ze dan?

Dat blijkt nog een hele puzzel te zijn...

Beste bron van informatie is natuurlijk de "Four Metres Website " waar alles netjes op terug te vinden is.

En daar vinden we toch wel een aantal interessante zaken met betrekking tot onze buren.

Belangrijk om uit te printen en boven je 70MHz set te plakken is het volgende overzicht:

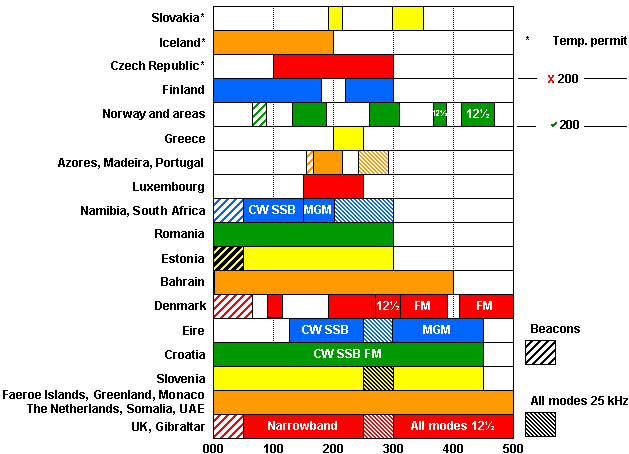

70MHz plan

Dit geeft de indeling weer tussen 70.000 en 70.500MHz voor diverse landen.

Aangezien dat het bandje is waar wij (ook) in mogen werken,

geeft het in één oogopslag weer welke landen je waar kunt werken en met welke modes.

En dan zie je meteen dat wij nog in onze handjes mogen knijpen met zo'n brede toewijzing,

50W PEP toegestaan vermogen, en geen beperkingen in modes.

Want onze buurlanden België en Duitsland hebben beiden slechts de frequentie 69.950MHz beschikbaar

met een individuele licentie, met een maximum vermogen van 10 (Duitsland 9,9) Watt EIRP.

En vooral dat EIRP is gemeen: dat staat voor Equivalent Isotropically Radiated Power,

ofwel het uitgestraalde vermogen in de hoofdstraalrichting ten opzichte van een isotrope straler.

En wat is een isotrope straler?

Een puntbron die in alle richtingen even hard straalt.

En ten opzichte van een isotrope straler heeft een gewoon dipooltje al een versterking van 2.1dB,

waardoor het uitgangsvermogen van de zender niet meer mag zijn dan 6W om binnen de voorwaarden te blijven...

De Belgen hebben een bandbreedtebeperking van 10kHz op 70MHz.

Dat sluit FM (bandbreedte 2x de som van zwaai en hoogste modulatiefrequentie,

ca. 12kHz) feitelijk uit, tenzij een zeer kleine zwaai toegepast wordt.

De enige manier om met Duitsland of België een verbinding te maken, is dus duplex,

omdat wij niet op 69.950MHz uit mogen komen.

En duplex mag niet volgens de voorwaarden.

Tot zover de landjes dichtbij...

De verschillen tussen de landen zijn enorm.

In het slechtste geval mag je met 10W EIRP op een enkele frequentie werken

(die dan ook nog eens niet overeenkomt met de planning in de rest van Europa,

zoals België en Duitsland die hooguit met elkaar kunnen praten),

in het gunstigste geval mag je met 3kW zonder antenne- of mode-beperkingen

over de hele band werken (Somalië).

Let op de verschillende vermogensbeperkingen:

EIRP. Equivalent Isotropically Radiated Power.

Er moet rekening gehouden worden met de antenneversterking;

een dipool geeft al 2.1dB versterking t.o.v. een isotrope straler.

ERP. Effective Radiated Power.

Ook hier moet rekening gehouden worden met de antenneversterking,

maar dan ten opzichte van een halve golf dipool.

PEP. Peak Envelope Power.

Het afgegeven vermogen tijdens de piek van de modulatie.

Vooral van belang bij SSB en AM.

Geen beperking in antennewinst

Een getal.

Dan zijn er geen beperkingen in antennewinst of modulatietype.

De eerste twee beperkingen betekenen dat je niet veel hebt aan een yagi met een fraaie gain.

Indien ik een yagi maak met 10dB versterking, mag bij een beperking van 10W EIRP

het zendvermogen slechts een dikke 600mW bedragen...

Is de beperking 10W ERP, dan mag het zendvermogen 1W zijn in mijn 10dB antenne.

Maar bij PEP zit de beperking alleen in de zender.

Wij mogen 50W PEP gebruiken.

Dat is 50W FM of CW, 50W piek in SSB en 12,5W AM carrier.

Omdat er geen E(I)RP beperkingen zijn, mag ik nu wél mijn 10dB yagi gebruiken

zonder het zendvermogen te beperken, dus heb ik ineens 500W ERP ofwel 810W EIRP!

De meeste kans heb je dus richting de landen zonder E(I)RP beperkingen,

omdat die met grotere vermogens en/of richtantennes mogen werken.

Straks met onze expeditie in Luxemburg mogen we slechts met 10W ERP werken,

ofwel maximaal 10W in een dipooltje.

In Zoetermeer vonden de eerste testen plaats op 70.200 omdat dat zo lekker midden in de band lag

(handig met afregelen van de filters) maar uit het bandplan blijkt al dat dat geen handige werkfrequentie is.

Voor FM is het beter uit te wijken naar iets tusssen 70.300 en 70.500, niet zijnde een aanroepfrequentie.

Waarvan het nut mij sowieso niet duidelijk is,

omdat ik nog nooit een station na het tot stand brengen van een verbinding

op een aanroepfrequentie QSY heb horen gaan naar een werkfrequentie...

Dus: op naar de eerste Es openingen!

PI4RAZ PA3E









*KX3 Nu tekoop.

Wat later dan gedacht (want kerstmis voorbij

dus zelf kopen in plaats van aan de kerstman vragen)

accepteert Elecraft met ingang van vandaag orders voor de nieuwe K3.

Sommige opties kunnen nu al besteld worden, terwijl andere

(zoals de internte 2m-module en de 100W externe lineair met ATU) later dit jaar beschikbaar komen.

De basis KX3 bevat:

10 Watt output typical (13.8V) van 160-6 meter. (Maximaal 5W op interne batterijen)

Alle modes (SSB, CW, Data, FM, AM)

Veel mogelijkheden die de Elecraft K3 ook heeft, inclusief hetzelfde full-size LCD

Geavanceerde DSP features, waaronder PSK31 en RTTY tekst display,

storingsonderdrukking, auto-notch

Ingebouwde 8-AA-cel batterijhouder

USB seriële kabel voor firmware updates en voor gebruik bij logging/contest software

Beschikbare opties zijn o.a.:
KXPD3 aan de set bevestigde precisie keyer paddle

KXFL3 dual-bandwidth roofing filter module voor SSB/CW/Data modes

KXAT3 interne automatische antenne tuner met groot bereik

KXBC3 interne NiMH acculader

MH3 hand mic met UP/DN VFO besturing

RS232 stuurkabel (optionele vervanging voor de bijgeleverde USB kabel)

Daarnaast is er een speciaal ontworpen KX3 stofkap beschikbaar (voor meer informatie,

mail ElecraftCovers@gmail.com ).
Levering van zowel de basis KX3 als de opties zijn afhankelijk van beschikbaarheid.

Zoals altijd staat Elecraft open voor suggesties m.b.t. nieuwe features, verbeteringen en accessoires.
Voor meer informatie over de KX3, inclusief foto's, specificaties en video's, zie de KX3 Pagina:

http://www.elecraft.com/KX3/kx3.htm
KX3 On-Line Order Formulier (Let op: is niet beschikbaar via de website! Inside information!)
www.elecraft.com/Misc/kx3now.htm
(Orders worden afgehandeld in volgorde van binnenkomst.)
Voor meer vragen kan je ze bellen op: 001 831 763 4211, of mailen naar: kx3sales@elecraft.com
Website: www.elecraft.com

PI4RAZ  PA3E





*130 jaar oude geluidsopnamen hoorbaar gemaakt

Optische ‘platenspeler’ laat stem van Alexander Graham Bell horen

Publicatiedatum: 30 december 2011

Een onderzoeksteam van het Smithsonian Institute, het Lawrence Berkeley National Laboratory

en de Library of Congress zijn er in geslaagd om 130 jaar oude geluidsopnamen hoorbaar te maken.

De opnamen werden rond het jaar 1880 gemaakt in het Volta Lab

waar onder andere Alexander Graham Bell werkte.

De opnamen bevinden zich op schijven en rollen van verschillende materialen zoals rubber,

bijenwas, tin en koper.

Om het geluid te kunnen reproduceren zonder het materiaal te beschadigen

hebben de onderzoekers een optisch scansysteem ontwikkeld

waarmee de groeven kunnen worden afgetast.

Het scansysteem maakt eerst een digitale afbeelding met hoge resolutie van de geluidsdrager.

Vervolgens wordt deze afbeelding bewerkt om krassen en breuken zoveel mogelijk te verwijderen.

Tenslotte wordt met speciale software berekend welke bewegingen

een naald zou maken als deze zich door de groeven van de geluidsdrager zou verplaatsen.

Deze bewegingen worden dan omgezet in een geluidssignaal

dat in een digitaal audiobestand wordt opgeslagen.

Tot nu toe heeft het onderzoeksteam het geluid van zes

van de tweehonderd experimentele historische opnamen hoorbaar kunnen maken.

Meer info:
http://newsdesk.si.edu/releases/playback-130-year-old-sounds-revealed
http://www.irene.lbl.gov/

elektor.nl  PA3E





*Nieuw sensor-IC versnelt temperatuurmetingen

Nauwkeurige meting van hoge temperaturen mogelijk zonder lange stabilisatieperiode

Publicatiedatum: 29 december 2011

Melexis introduceert een nieuw infraroodsensor-IC waarmee hoge temperaturen

nauwkeurig kunnen worden gemeten zonder dat daarbij een lange stabilisatieperiode nodig is.

De meeste temperatuursensoren zijn gevoelig voor veranderingen in de omgevingstemperatuur

waardoor stabilisatieperioden tot een half uur nodig zijn.

Bij de nieuwe sensor MLX90616ESF-HCA is een tweede sensor ingebouwd

waarmee de veranderingen in de omgevingstemperatuur worden gecompenseerd.

Hierdoor kunnen al na enkele seconden betrouwbare meetresultaten worden verkregen.

De nieuwe temperatuursensor heeft een meetbereik van -70 °C tot +1030 °C

en is gekalibreerd voor omgevingstemperaturen tussen -40 °C en +85 °C.

Het sensor-IC heeft een ingebouwd optisch filter dat golflengten van 8 tot 12 µm doorlaat

waarmee beïnvloeding door omgevingslicht wordt voorkomen.

Daarnaast bevat de sensor een ruisarme voorversterker,

17-bits A/D-converter en een krachtige DSP-eenheid.

De objecttemperatuur en de omgevingstemperatuur worden

met een resolutie van 0,02 °C in RAM opgeslagen,

en kunnen via een tweedraads SMBus-interface of via een 10-bits PWM-uitgang worden uitgelezen.

De MLX90616 wordt geleverd in een standaard 4-pens TO-39-behuizing.

Meer info:www.melexis.com

elektor.nl  PA3E





* Meetinstrument voor optisch vermogen in glasvezels

Directe koppeling met elektrische eenheden en nationale ijkstandaarden mogelijk

Publicatiedatum: 28 december 2011

Onderzoekers van het Amerikaanse National Institute of Standards and Technology (NIST)

hebben een meetinstrument ontwikkeld

waarmee het absolute optische vermogen kan worden gemeten dat afkomstig is van een glasvezel.

Hierdoor wordt een directe koppeling mogelijk met elektrische eenheden en nationale ijkstandaarden.

Met een dergelijk meetinstrument worden zeer nauwkeurige kalibraties

bij lage vermogens mogelijk van medische en telecommunicatieapparatuur.

Het hart van de zogenaamde cryogenische radiometer wordt gevormd

door een microscopisch bos van koolstof nanobuisjes

dat de energie afkomstig van de glasvezel absorbeert.

Hierdoor worden de nanobuisjes opgewarmd.

Vervolgens wordt de elektrische energie gemeten

die nodig is voor eenzelfde opwarming,

waardoor de koppeling tussen optische en elektrische eenheden wordt gerealiseerd.

De radiometer is ongeveer 70 mm lang

en is in staat om een optisch vermogen van 10 nanowatt te meten

met een nauwkeurigheid van 0,1%.

Dat is dertig keer nauwkeuriger dan bestaande optische vermogensmeters,

die bovendien voor koppeling aan ijkstandaarden regelmatig zelf moeten worden gekalibreerd.

Bij het nieuwe meetinstrument van het NIST is die kalibratie niet nodig.

Meer info:http://www.nist.gov/pml/div686/radiometer-122011.cfm

elektor.nl  PA3E







* Productie van brandstofcellen goedkoper

Schone vervanger voor verbrandingsmotor komt dichterbij

Publicatiedatum: 27 december 2011

Onderzoekers van de Aalto University in Finland

hebben een nieuwe manier gevonden om brandstofcellen te maken

die aanzienlijk goedkoper is dan de tot nu toe gebruikte methoden.

Hierdoor komen brandstofcellen dichterbij als schone vervangers voor verbrandingsmotoren.
In brandstofcellen worden de chemische processen versneld

door gebruik te maken van een katalysator.

De hoge prijs van deze - edelmetalen - katalysatoren

is een obstakel voor de toepassing op grote schaal van brandstofcellen.

De Finse onderzoekers hebben nu een productiemethode ontwikkeld

waarbij 60% minder katalysatormateriaal nodig is.

Bij de meest gebruikte typen brandstofcellen wordt de anode bedekt

met een edelmetaalpoeder dat de brandstofreactie versnelt.

Bij waterstofcellen wordt hiervoor het dure platina gebruikt.

De onderzoekers hebben zich gericht op de verbetering van brandstofcellen

die alcohol (methanol of ethanol) als brandstof gebruiken.

In deze cellen kan gebruik worden gemaakt van palladium als katalysatormateriaal.

Dit is goedkoper dan platina.

De extra reductie met 60% van het gebruikte materiaal verkregen de onderzoekers

door de katalysator in de vorm van nanodeeltjes doormiddel van Atomic Layer Deposition (ALD),

een dunnefilm-opdamptechniek, op de anode aan te brengen.

Meer info:http://www.aalto.fi/en/current//news/view/2011-12-20-002/

elektor.nl  PA3E







* Diode voor optische signaalverwerking

Passieve optische siliciumdiode maakt snellere supercomputers mogelijk

Publicatiedatum: 26 december 2011

Onderzoekers van de Purdue University

hebben een nieuw type optische diode ontwikkeld

waarmee snelle optische signaalverwerking mogelijk wordt.

Hiermee kunnen volgens de onderzoekers snelle en krachtige supercomputers worden gebouwd

omdat er geen vertaling meer nodig is van de optische signalen

die door glasvezels worden getransporteerd in de elektrische signalen

die door de computer worden verwerkt.

De diode is zo klein dat er miljoenen van op een chip kunnen worden geïntegreerd.

De nieuwe diode bestaat uit twee kleine silicium ringen met een diameter van 10 µm.

Infrarood licht afkomstig van een laser wordt door een golfgeleider gezonden

en komt dan in een van de twee ringen terecht.

Afhankelijk van welke ring het eerst door het licht wordt getroffen wordt dit doorgelaten of tegengehouden.

Door deze diodewerking kunnen logische schakelingen met dit nieuwe onderdeel worden gemaakt.

De golflengte waarop de diode werkt kan door plaatselijke verhitting met een ‘microheater’ worden gewijzigd.

Een beschrijving van de diode werd op 22 december 2011 gepubliceerd in de online-editie van het tijdschrift Science.

Meer info:
http://www.purdue.edu/newsroom/research/2011/111222QiDiode.html

elektor.nl  PA3E





* Di.27-12-2011: Agentschap Telecom houdt woord - megaboete voor radiopiraat

De controlerende instantie Agentschap Telecom heeft woord gehouden.

Tijdens de kerstdagen heeft men bij veel radiopiraten een bestuurlijke sanctie opgelegd.

Daarbij werd ook de hoogste dwangsom van 45000 euro uitgedeeld.

De tijd dus kerst en oud en nieuw was in de afgelopen jaren

voor etherpiraten aanleiding om de illegale zender

– soms met hoog vermogen

– weer aan te zetten.

In veel gevallen gaat het om oud-radiopiraten die gedurende enkele dagen per jaar

de oude hobby nog eens oppakken.

Daarnaast wordt – vooral in het noorden en oosten van het land –

in samenwerking met uitgaansgelegenheden door radiopiraten marathonuitzendingen

waarbij commercie door de verkoop van drank in de horecagelegenheid

een belangrijke drijfveer voor de etherpiraat speelt.

De illegale uitzendingen worden in deze gevallen gebruikt

om de luisteraar naar de horecagelegenheid te lokken.

Het Agentschap Telecom heeft aangekondigd juist deze

– als commercieel geoormerkte

– etherpiraten tijdens en na de kerstdagen hard te bestrijden.

Daarbij worden er direct hogere boetes voor zowel de illegale radiozender

als de exploitant van de horecagelegenheid door de handhavingsinstantie uitgedeeld.

Naast een mogelijk strafrechtelijk worden de boetes via civielrechtelijke

en bestuurlijke boetes opgelegd.

Deze kunnen

– overigens ook voor radiopiraten die aan de illegale uitzendingen geen commercieel belang koppelen

– oplopen tot 45000 euro.

Er zijn vandaag overigens zeker wel enkele radiopiraten in Nederland actief.

Daarbij wordt ook dit jaar in sommige gevallen

weer van hoogspanningsmasten als hoge antennemast gebruik gemaakt.

Zo is in delen van Nederland de radiozender Activity op de FM-frequentie 92.3 MHz te beluisteren.

Ook in het noorden en oosten van Nederland zijn er diverse etherpiraten actief.

Het aantal radiopiraten dat tijdens de kerstdagen over geheel Nederland actief zijn

is echter wel veel minder dan voorgaande jaren.

Radiopiraten

– zoals de etherpiraat meestal in de volksmond wordt genoemd

– zijn in Nederland al tientallen jaren actief.

Het hoogtepunt van de radiopiraten lag in de jaren ’80 van de vorige eeuw.

Toen waren er in Nederland vele duizenden radiopiraten actief.

In en om de grote steden waren er tevens veel radiopiraten

die op professionele basis met commerciële exploitatie 24 uur per dag uitzonden.

Daar kwam in 1989 verandering in toen de laatste grote radiopiraat

– Keizerstad FM uit Nijmegen

– met het doorlopend uit de lucht halen van de radiozender

en als klapstuk het kenmerken van de radiozender als criminele organisatie

– zoals bedoeld in artikel 140 van het wetboek

– definitief haar uitzendingen staakte.

UPDATE 27 december 16.00 uur:
In ieder geval de radiopiraat De Vrije Piraten uit Friesland heeft van het Agentschap Telecom

de hoogste dwangsom van 45000 €uro opgelegd gekregen.

Volgens de Leeuwarder Courant zond de radiopiraat uit vanaf een grote zendmast

op een bedrijventerrein in het Friese Kollumerzwaag.

Ondanks dat De Vrije Piraten met een marathonuitzending voor een goed doel bezig was

legde het Agentschap Telecom toch deze hoogste boete op.

De radiopiraat zet nu de uitzendingen via haar website http://www.vrijepiraten.nl/ tot en met oudejaarsavond voort.

Toch zijn de programma’s van De Vrije Piraten zo nu en dan nog via de ether te ontvangen.

De uit de regio Drechtsteden uitzendende radiopiraat Radio Activity

is vanmorgen rond 04.00 uur zelf met de illegale uitzendingen gestopt.

In grote delen van Zuid- Holland en Noord-Brabant was deze radiopiraat

tijdens de kerstdagen op 92,3 MHz te horen.

Het radiostation is elk jaar rond de kerstdagen actief.

Verleden jaar zond men vanuit een hoogspanningsmast uit,

dit jaar had men de zender en bijbehorende antenne het dak van een hoog flatgebouw geplaatst.

(HD:totaaltv) Borrelronde PA3E



* a.26-12-2011 UPDATE: Radio KBC is (eindelijk officiëel) on-air

Radio KBC sleutelde al enige tijd aan de plannen

om zich tot een Europees station te ontwikkelen.

Sedert een paar weken is het zo ver, ook te beluisteren in de weekeinden,

vanaf11.00 tot 17.00 uur, via KG/KW/OC/SW op6095 kHz...!!!

De zender wordt gehuurd en staat in het zuiden van Duitsland, in het Beierse Wertachtal.

De DRM testen, op KG 7550 kHz, zijn voorzien op zaterdagavond,

vanaf 18.00 uur en wel gehuurd vanuit Armenië.

Volgens onze bronnen, wordt er voorlopig enkel op zaterdag

en zondag via de ether uitgezonden en dat wegens de hoge kosten.

Vandaag (26 december) echter konden we, naar jaarlijkse gewoonte meegenieten

(via kortegolf tot deze namiddag 17.00 uur)

van de muziek èn de buitengewone presentatie op de bovenstaande uitzendfrequentie.

De Rock-en Rollmuziek klonk net als in de jaren '50 op de radio.

Verder luisteren kan wèl maar dan via de moderne digitale weg van het internet.

KBC ontstond in 1983 door een samensmelting van talrijke Nederlandse illegale projecten,

die door verschillende inbeslagnames het zwijgen werden opgelegd.

Dankzij een degelijk organigram onstond een organisatie,

die zich niet enkel op het exploiteren van een radiostation toelegde,

maar ook op het verspreiden van verschillende producties.

Zo bracht men vanaf 1989 ondermeer de befaamde American Top 40

met Kasey Casem en zijn opvolger Shadoe Stevens.

Niet alleen het Belgische lokale station FM 107

liet de luisteraars met de toppresentatoren kennismaken,

ook de toenmalige zeezender Radio Caroline behoorde tot het klantenbestand.

Vanaf 23 december 2006 volgde de uitgebreide kennismaking met KBC

via een krachtige middengolfzender vanuit Lithouwen op 1386 kHz.

Voldoende om vanuit Oost-Europa grote delen van Europa,

de Benelux en Groot-Brittannië te bereiken.

Men plande echter ook een terugkeer op kortegolf

met een zender van 100 kW in de loop van november 2011.

Het werd blijkbaar eind december...

Maar de 6095 kHz op de KG (of ook wel KW, OC en SW genoemd), klinkt als vanouds.

Het is dus zover, wie over een kortegolfontvanger (of goedkoop wereldontvangertje) beschikt,

ontvangt niet alleen in de Benelux, maar in heel Europa en waarschijnlijk ver daarbuiten, perfect KBC Radio.

Pure nostalgie dus op de kortegolf...

Een vrij sterk signaal èn de fading nemen we daar graag bij.

De Kerstman bracht dus toch wat radio...

Wie niet (meer) beschikt over een kortegolfradio kan natuurlijk luisteren via de KBC-livestream.

Website KBC Radio

KIJK EN LUISTER OP KG

(HD:kbc/muziekmuseum) Borrelronde PA3E





* Wo.28-12-2011: Plasmawolk aangekomen op aarde, tweede op komst

De eerste van de twee verwachte plasmawolken is vandaag aangekomen op aarde.

Enkele dagen geleden vertrokken er twee wolken door explosies op de Zon.

Dat meldt de Volkssterrenwacht Urania.
De tweede wolk zou omstreeks 18.00 uur Nederlandse tijd aankomen.

'Helaas is er weinig kans op poollicht', twittert de Volkssterrenwacht.

Poollicht, of een aurora, doet zich voor wanneer, door de Zon uitgespuwde geladen deeltjes,

met hoge snelheid botsen tegen atomen en moleculen in onze atmosfeer.

De kleur van het noorderlicht wordt bepaald door de hoogte van de impact en de aard van de moleculen en atomen.
(Redactie)(HD:ad/nl13286-daniel) Borrelronde PA3E





* QADA (QUICK AND DIRTY ANTENNA) VOOR 70MHZ

Geschreven door Mans Veldman PA2HGJ

Dec 30, 2011 at 05:36 PM

Nu we per 1-1-2012 op 70MHz mogen uitkomen moest ik nog snel een antenne in elkaar fabrieken.

Ik wilde een compacte, eenvoudig te bouwen dipool.

De basis is een stuk hout van 2x4x60 centimeter.

Op de smalle zijde heb ik 4 gereedschapclips (Terry clips) gemonteerd.

Hierin worden de twee stralers geklemd.

De twee clips in het midden zitten 4cm uit elkaar gemonteerd

met een houtschroefje met hieronder een kartelring en een soldeeroogje.

Hierop maak ik met een kort stukje installatiedraad de verbinding naar een kroonsteen

waarop ik een stuk 50-ohm coax aansluit dat naar de set gaat.

Foto 1

De verbindingen van stralers naar coax is 3 centimeter lang.

Met twee stralers van 1 meter dacht ik mooi resonantie te hebben

maar een test met wat voorhanden zijnde metalen buis gaven een SWR groter dan 1:2.

Er moet dus wat ingekort worden.
Omdat ik de gebruikte buis niet kon verzagen ben ik even naar de Gamma gefietst voor wat koperbuis.

Nou, met de huidige koperprijzen wordt je daar ook niet vrolijk van.

Bijna 7 euro voor een metertje 12mm buis.

Maar Gamma verkoopt ook mooie 10mm aluminiumbuis 10 mm rond.

Voor de prijs van één koperbuis heb je drie alu. exemplaren, hi.
De twee alu. stralers ingeklemd en SWR was 1:2.

Hierop beide stalers ingekort door steeds 1 cm eraf te zagen en dan weer SWR meten.

Bij een lengte van 91,5 cm. was de SWR 1:1.4 en door de stralers naar elkaar toe te schuiven

kon ik de SWR mooi omlaag regelen.

Met de stralers 13mm uit elkaar is de SWR nu 1:1.
Het geheel is met twee Ty-Raps gemonteerd op een fotostatief en staat op zolder.

Foto 2 Foto 3 Foto 4

Nu nog even wachten tot 1-1-2012 voor het eerste legale QSO.
73, Mans, PA2HGJ PA3E





* ISS online via Ustream

Voor de mensen die de ISS eens willen bekijken. Hier de live beelden van het ruimtestation.
We laten deze de komende dagen even op de site staan zodat een ieder hier naar kan kijken.

Met dank aan Hans PD0RDD voor betreffende informatie.PA3E





* Trillertester door Jan PA3FYZ

Doet die triller het, ja of nee?
Dat was de vraag, die mij een tijd lang heeft beziggehouden, toen ik geluid (en
liefst meer) uit een RT70/AM65 wilde halen.

Het geheel bleef namelijk doodstil toen ik er de aangegeven 24 volts DC op zette.
Voor 5 gulden verkocht BACO daarvoor indertijd losse voedinkjes, PP282; dus heb
ik er een tweetal gekocht om daarmee te kunnen testen, en om er een om te gaan
bouwen naar 12 volts input.
Toen ik de voeding in de AM/65 had omgewisseld en de zaak weer aanzette, hoorde
ik het verwachte gezoem en bleek het geheel prima te werken.
Daarna heb ik middels een octalvoet van een defecte buis een connector gemaakt,
waarbij ik aan de hoogspanningskant een forse 3 k weerstand als belasting
aansloot, waarover ik de uitgangsspanning kon meten.

Zo werd het dus mogelijk om een synchrone zevenpolige triller in de praktijk te testen.
Kort daarop bleek dat bij mijn RT-67 de 90 volts spanning veel te laag was
geworden.

De betreffende triller uit de PP-112 getest in de PP282, en het bleek,

dat die triller niet goed werkte.
Na vervanging van die triller in de PP-112 deed de RT-67 het weer prima.
Maar ik heb ook apparaten heb met 4 pins asynchrone trillers, en in de Britse
R210 zit zelfs een triller met octalvoet, dus kwam ik op de gedachte om een
trillertester zoals een buizentester te maken, met meerdere voeten parallel.

Schema 1

Op een chassis monteerde ik een 4-pinsvoet, een 7-pinsvoet en een octal-voet.
In plaats van een trillertrafo gebruik ik aan de inputzijde 2 weerstanden, die
ongeveer een half ampère bij 6 volts, en minder bij hogere inputspanning aan
stroom trekken; er zijn dan al drie contacten aangesloten.

Het vierde contact is een extra aansluiting op de plus van de inputspanning,

zodat ook een separate drive triller kan werken.

Voor een 7-pins triller zijn meer aansluitingen nodig.
Na het inschakelen van de nominale inputspanning hoor je het bekende zoemen als
de triller het doet.

Via een counter, die laagfequent kan meten, is de triller-frequentie af te lezen.

Een separate drive triller kan zoemen zonder verder iets te doen, dus niet al te vroeg juichen.
Met de oscilloscoop aangesloten, via een (geïsoleerd)BNC-chassisdeel aan de
koude kanten van de weerstanden, zag ik de triller zijn werk doen.

Een goede triller geeft een blokgolf met een verkleinde pulsbreedte,

maar hoe slechter de contactpunten worden hoe meer vonkvorming te er zien is.
 Foto/schema2
Vervolgens heb ik voor een synchrone triller de hoogspanningsaansluitingen ook
over 2 weerstanden  aangesloten, waar een stroom van ca 30 mA doorheen loopt.
Daarvoor gebruik ik in eerste instantie ook de lage inputspanning.
Via een BNC-chassisdeel aan de koude kanten van die weerstanden kan ik op het
tweede scoop-kanaal ook deze triller zien werken.

Via een schakelaar kan eventueel een aparte (hogere) gelijkspanning op de
hoogspannings-contactpunten worden gezet, en bestaat de ook de mogelijkheid om
een echter trillertrafo aan te sluiten in plaats van de 4 weerstanden.
In een triller-voeding zijn voor optimalisatie ook weerstanden, condensatoren en
spoelen aanwezig, die zijn afgestemd op het betreffende apparaat.
 Schema3
Soms hebben 7-pins trillers maar 6 pootjes en is pin-4 weggelaten (shunt-drive).
Recentelijk vond ik nog een 6-pins triller met andere voet:UX6, in plaats van
veel voorkomende SM7, waarvoor ik nu tijdelijk een verloopje heb gemaakt.
Pin 3 kan worden gebruikt om de 6 volts trilspoel via een weerstand te voeden,
om daarmee de stroom door de spoel aan kan passen aan een gekozen inputspanning,
zie schema hierboven.

Zo gaat het bijvoorbeeld in de DY88 PSU voor de GRC9.
In een 24 volts triller is pin-3 niet aangesloten, zie het schema hieronder.

Het maakt de tril-contacten niet uit of er 6/12/24 volts wordt geschakeld

Een zelfbouw solid-state triller

-zonder stuurmultivibrator

- zal het op deze tester alleen met een trillertrafo doen,

omdat de inductie van de laagspannings-wikkeling daarbij nodig is als omschakelaar.
 Ik heb diverse niet-werkende trillers opengemaakt en getracht te reactiveren
door de contactpunten te reinigen met heel fijn waterproof schuurpapier.

Dat is me bij 4 pins exemplaren goed gelukt, waarbij ik WD-40 gebruikte als water.
Bij een ervan liep de triller-frequentie daardoor terug van 115Hz naar 110Hz.
Het weer mooi omzetten van de klemrand onderaan de metalen kap

na de operatie gaat me echter niet zo goed af.
Het advies om wisselspanning als input te proberen om de contactpunten weer
schoon te krijgen heb ik eveneens uitgeprobeerd, maar daarmee heb ik geen
resultaat geboekt.
Dit apparaat is geen must, maar voor mij wel een leerzaam en interessant
knutselproject, waarvoor alles al ergens in de bakjes etc.rondslingerde.
Jan Terranea, juli 2011. PA3E



*Te koop kijkt a.u.b. voor meer informatie bij TE-KOOP



*Heeft ook u iets te koop.

Of weg te geven of u zoekt iets.

Misschien hebt u informatie nodig?

Laat het weten via het ORB e-mailadres wij nemen het dan op in de ronde.

Misschien kan een medeamateur u helpen

*Zo nu zijn we weer aan het einde gekomen van deze 372e ronde.

Johan PD2JCW,

en onze vast copy leveranciers

wensen u nog een prettige avond verder.

Tot de volgende week.


Terug naar de Ronde
